정밀가공

커넥터

커넥터는 특정 애플리케이션 또는 전자적 요구사항,
전송 선로 임피던스에 맞게 많은 종류로 설계 되었습니다.

큐브뷰는 국내외 Connector 협력사의 인프라를 구축하여 고객의 요구에 맞는 솔루션을 제공 하고 있습니다.

Connectors

SMA Type

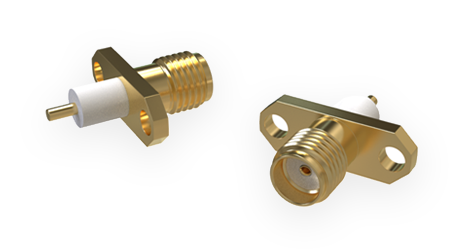

Connectors SMA Type 이미지

고주파 애플리케이션에 사용되는 동축 RF 커넥터 로써,
안테나, 케이블 및 전자 부품과 같은 다양한 장치 간에 내구성 있고
안전하며 안정적인 연결을 제공하도록 설계 되었습니다.

CV-CON-S503

SPECFICATION
Frequency Range DC ~ 18GHz Impedance 50 Ohm
Insertion Loss 0.5 dB V.S.W.R 1.5 dB
Working Voltage 335 VRMS MAX Insulation Resistance 5000 mOhm
Connector Body Gold Plating Connector Contact Gold Plating
Insulator PTFE Connector Mating 500 Cycles
Connectors

MCX TYPE

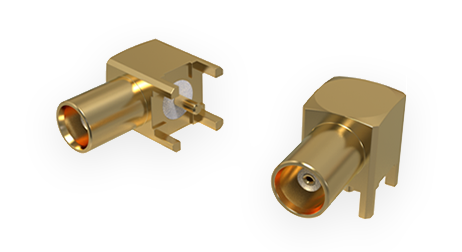

Connectors MCX Type 이미지

공간, 무게, 크기, 전기적 특성 그리고 쉬운 조립이 요구되어지는
대부분의 사용분야에 아주 적합합니다.

CV-CON-M126

SPECFICATION
Frequency Range DC ~ 6GHz Impedance 50 Ohm
Insertion Loss 0.1 dB V.S.W.R 1.5 dB
Working Voltage 250 VRMS MAX Insulation Resistance 1000 mOhm
Connector Body Gold Plating Connector Contact Gold Plating
Insulator PTFE Connector Mating 500 Cycles
Connectors

N TYPE

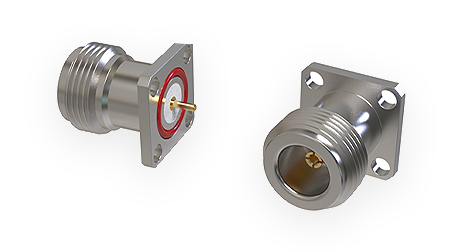

Connectors N Type 이미지1

N형 커넥터는 MIL-C-39012를 준수하며, 민간산업용에서도 많이쓰이고,
주로 기지국 장비등에 적합합니다.

CV-CON-N175

SPECFICATION
Frequency Range DC ~ 11GHz Impedance 50 Ohm
Insertion Loss 0.15 dB V.S.W.R 1.5 dB
Working Voltage 1000 VRMS MAX Insulation Resistance 5000 mOhm
Connector Body Nicke Plating Connector Contact Gold Plating
Insulator PTFE Connector Mating 500 Cycles

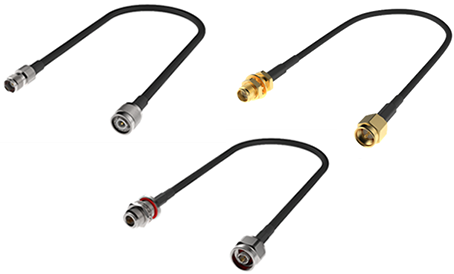

Connectors RF Cable Assembly 이미지
Connectors

RF Cable Assembly
